面向常州地区，退火炉：是将金属机件放在不同的退火炉内缓慢加热到温度，保温一段时间，然后以适宜速度冷却（通常是自然冷却，有时是控制冷却）的一种金属热

处理工艺。目的是使经过铸造、锻轧、焊接或切削加工的材料或工件软化，降低硬度改善塑性和韧性，使化学成分均匀化，去除残余应力，或得到预

期的物理性能。

退火炉的用途：

退火炉系列工业炉在铸造、冶金、汽车、航天、军工、船舶、轻工、电力等各行业应用广泛，可用于高铬、高锰钢铸件、灰口铸铁件、轧辊、轴承、

钢球、耐磨衬板等各种金工件进行不同退火热处理工艺。

退火的目的：

1.降低硬度，软化工件，改善切削加工性。

2.改善或消除钢铁在铸造、锻压、轧制和焊接过程中造成的各种组织缺陷以及残余应力，减少工件变形、开裂或裂纹倾向。

3.细化晶粒，改善组织以提高工件的机械性能，消除组织缺陷。

4.均匀材料组织和成分，改善材料性能或为以后热处理，如退火、回火做好组织准备。

在实际生产中，退火工艺应用很广泛，根据工件要求退火的目的不同，退火热处理有多种工艺，常用的有退火、球化退火、去应力退火等

常用的退火工艺有：①退火。②球化退火。③等温退火。④再结晶退火。⑤石墨化退火。⑥扩散退火。⑦去应力退火。

退火炉是一种新型换热设备，退火炉是节能型周期式作业炉，超节能结构，采用纤维结构，节电60%。，

退火炉工作方式：

退火炉制造为方形或圆形炉体结构，炉膛安装耐火砖和硅酸铝纤维复合保温，或以全纤维保温炉衬结构，工件放置在炉膛内，通过电加热方式，或燃

油、燃气方式加热炉膛内工件，在自然气氛或保护气氛下将工件加热到需要的退火工艺温度，保温一段时间后，自然冷却或控制速度冷却。退火炉系

列由于种类繁多，操作方式有也有不同差异。台车式退火炉有独立运行的装料台车，装料下料操作更简便，并能够装载大型重载工件，井式退火炉适

合轴类、杆类、管件等工件垂直装料，退火加热不易变形

退火炉的结构

退火炉骨架由各种型钢焊接而成，外框用槽钢作主梁，围板采用冷薄板，台车用槽钢作主梁，底板及前后端板采用中板。

传动部分：台车传动采用电动机、减速机通过链条带动前端一组主动轮传动。炉门传动是采用蜗轮减速机和电动机组合电动升降。

密封：台车与炉体密封采用迷宫式结构，并在台车侧有自动沙封刀密封装置。炉[1]门密封采用滚道式压紧和弹簧压紧自动机构密封该炉炉体部分采用

耐火砖结构，保证炉膛密封性。在台车耐压部分采用高铝砖砌筑，下部均添保温砖保温。

燃烧系统：在油炉两侧各安装数只烧咀，热流在炉内往复循环，确保炉温均匀性。根据需要可选定自动型和半自动型。

排烟预热装置：在炉后上端安装了排烟预热装置，炉内的烟气通过预热器时，由风机送入冷风进行预热，再由管路送至烧咀进行助燃，并在出口安装

一只手动碟阀，该阀可调节炉内压力。广泛应用于化工、石油、食品、冶金、机械、轻工、电力、船舶、造纸、矿山、医药、集中供热等工业部门的

加热、冷却、冷凝、蒸发等工艺过程中。

退火炉的分类

台车式电阻炉

RT3系列台车式电阻炉是标准节能型周期式作业炉，超节能结构，采用纤维结构，节电30%。生产采用复合式高铝瓷钉组，台车防撞击密封砖，自动

密封台车和炉门，一休化连轨，不需基础安装，放在水平地面即可使用。主要用于高铬、高锰钢特件、球墨铸铁、轧辊、钢球、45钢、不锈钢等淬

火、退火、时效以及各种机械零件热处理之用。

产品特点：

1、无噪声，无环境污染

2、蓄热性小，热量流失少。

3、控温精度高，炉温均匀性强

4、自动化程度高，操作简单。

5、可采用PID编程设定，全自动履行。

6、密封性好，寿命长，可靠。

广泛应用于化工、石油、食品、冶金、机械、轻工、电力、船舶、造纸、矿山、医药、集中供热等工业部门。随着社会生产力的发展，其在各行业中

的应用越来越广泛。

井式退火炉（例：法兰环件热处理炉）用途：该炉是供金屈机件、环件等在额定的温度下进行热处理

设备简介：

本炉是由炉体与一个可移动的炉盖及控制系统组成。

1、炉体外壳采用型钢及钢板焊接而成。

2、炉盖支撑采用型钢和导轨组合移动式。

3、加热元件采用北京首钢产的高电阻合金0Cr25AI5布置在炉侧。

4、炉底由于承重采用高铝砖砌筑，炉子中心采用大圈套小圈做法，里外加热。

5、炉盖采用液压升降，电机控制自动行走。

6、温控系统采用PID可控硅控制，精度高。

箱式退火炉

用途：主要用钢制工件的淬火、正火、退火等常规热处理之用的专用设备。

特点：

退火炉配套PID温控表

1、电炉装载量大、生产率高，特别适用于小、中型机件的热处理加热用，节能达30%，炉温均匀，智能数显表PID自动控制炉温，精密高；

2、电炉装御料方便，操作条件好；

3、炉门与炉体的密封为自动密封，无需人工密封；

4、电炉设有连锁保护装置，可防止因误操作而发生的故障及事故。

罩式退火炉主要用于在自然气氛中进行薄板材退火以及钢件的正火处理。

1、特殊钢、精密合金带材、线材的光亮退火。

2、特殊钢铸、锻件的退火。

3、硅钢片成品退火。

4、金属、非金属粉末压制作件的烧结等。

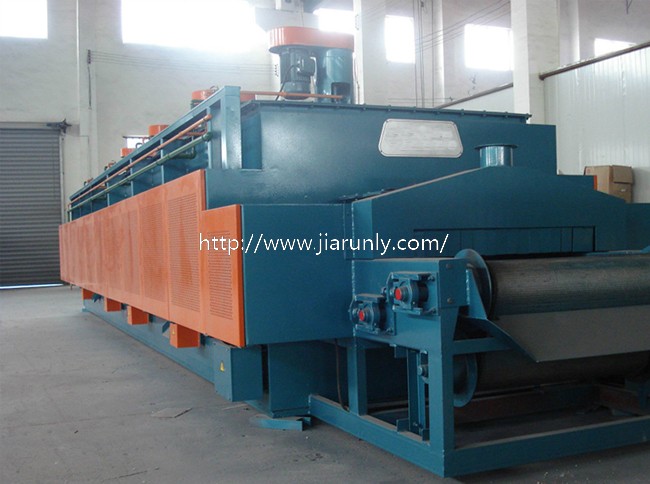

连续光亮退火炉

用途：用于不同规格铜直管（棒）、钢管、铝管或盘园在控制气氛下连续光亮退火

特点：工件连续通过预热、加热、保温、缓冷、冷却，不受长度限制。

传动采用托辊式同步传动，变频调速，平稳可靠。

通保护气氛和强力的热气氛循环，温度均匀，内外表面十分光亮。

保证丁件均匀。

处理的产品内外表面光亮，产品质量高，生产率高。

加热方式：电加热或燃气加热

生产线组成：

前辊道料台、前换气室、前预热区、加热炉、缓冷区、冷却区（含过渡区及强风冷区）、后换气室（含水冷区）后辊道料系统、计算机控制系统、电气控

制系统、保护气氛装置。

用途

主要用钢制工件的淬火、正火、退火等常规热处理之用的专用设备。

智能数显PID温度控制器

智能数显PID温度控制器

特点：

1、电炉装载量大、生产率高，特别适用于小、中型机件的热处理加热用，节能达30%，炉温均匀，智能数显表PID自动控制炉温，精密高；

2、电炉装御料方便，操作条件好；

3、炉门与炉体的密封为自动密封，无需人工密封；

4、电炉设有连锁保护装置，可防止因误操作而发生的故障及事故。
